陰陽角與板端縫的防水關(guān)鍵知識

　　陰陽角與板端縫的防水關(guān)鍵知識

　　1、陰陽角防水

　　屋頂?shù)钠矫媾c立面的交角、暗室的底面與墻壁的內(nèi)政角、檐口與天溝的交接處、天溝的轉(zhuǎn)角、兩個(gè)立面的轉(zhuǎn)角形成陰陽角。由于混凝土、砂漿干縮和溫差變形，這些部位的應(yīng)力往往集中，導(dǎo)致裂縫，一些裂縫的寬度可以降低到5毫米。陰陽角的加強(qiáng)層可以使用卷材條，即在交角處鋪一層100。～加強(qiáng)150毫米寬的卷?xiàng)l。但由于卷材比較硬挺，很難在交角處鋪設(shè)和鋪設(shè)，經(jīng)常使用涂料加強(qiáng)胎體布作為加強(qiáng)層，即在交角處涂抹150。～200mm寬、厚1～增加胎體2mm的涂層。在鋪貼胎體時(shí)切忌拉緊，應(yīng)廢棄不皺。三面交角處采用涂料加強(qiáng)，效果更佳。

　　2、板端縫防水

　　屋頂和地板支撐端的板縫稱為板縫的端縫。無論是現(xiàn)澆還是組裝結(jié)構(gòu)板，由于荷載作用，板端的負(fù)彎矩被觸及，板端的上部被觸及并裂開。此外，混凝土和砂漿的干縮和溫差變形的影響會對板端造成很大的破綻。組裝板的板端破綻加倍生動。根據(jù)計(jì)算，6m大屋面板的板端將出現(xiàn)12mm支配的缺陷，實(shí)地調(diào)查中5～8毫米預(yù)制大型屋面板的末端缺陷很常見。由于鋼筋連續(xù)，現(xiàn)澆結(jié)構(gòu)板的缺陷要小得多，但普通二三年后可以創(chuàng)造出可見的末端缺陷。因此，板端縫的加強(qiáng)層應(yīng)該有很強(qiáng)的手腕來適應(yīng)基層的變形，可以用以下方法處理:

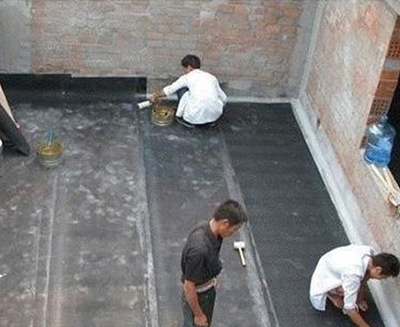

　　采用卷材作為加強(qiáng)層，應(yīng)采用空鋪法。可以使用200～高分子卷材寬度300mm，厚度1.2mm，或厚度3mm的改性瀝青卷材單邊點(diǎn)粘在板端，或使用壓敏粘結(jié)劑，然后鋪設(shè)大面積防水層。

　　加強(qiáng)層采用加胎體防水涂料，涂料可采用高分子涂料或聚合物改性瀝青涂料，與大面積防水層相容。方法是在板縫處200～寬300mm范疇先涂隔絕層1500mm～250mm(如石灰水、白臘或壓敏抗裂膠)，單調(diào)后逐層涂防水涂料，鋪胎體，普通一布三涂或二布四涂，然后施工大面積防水層。

　　另外一種方法是在板端處的板縫或找平層上預(yù)留凹槽，先填寫密封材料，然后按上述兩種方法停止處理。
